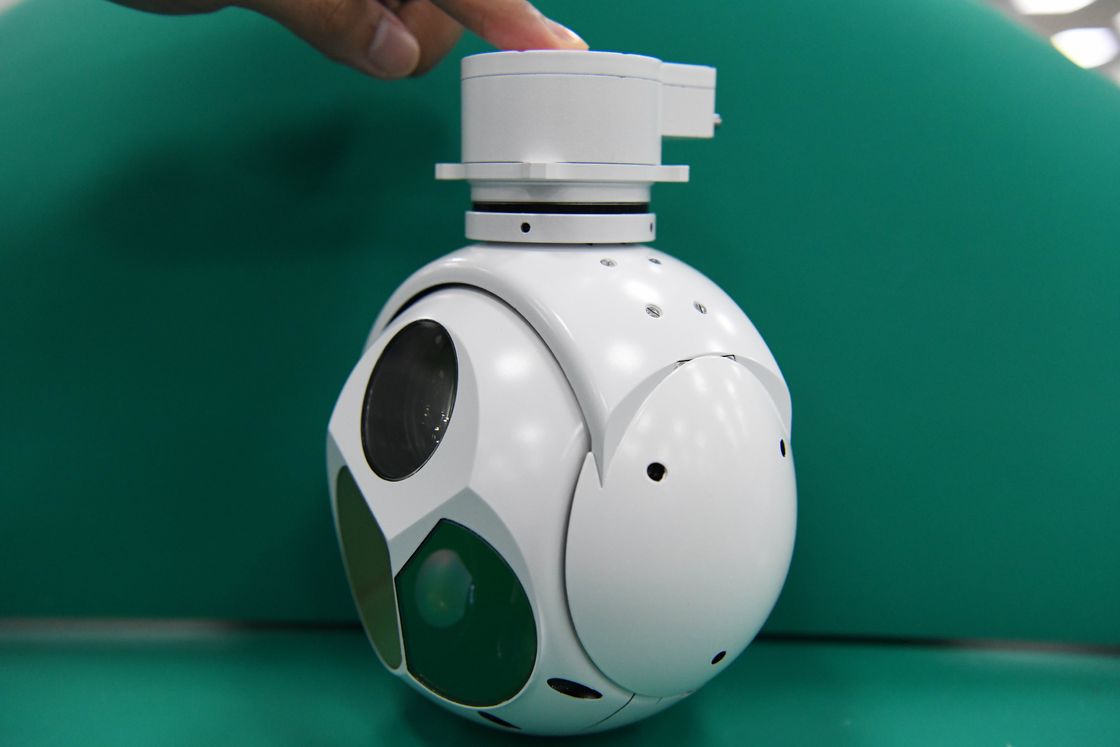

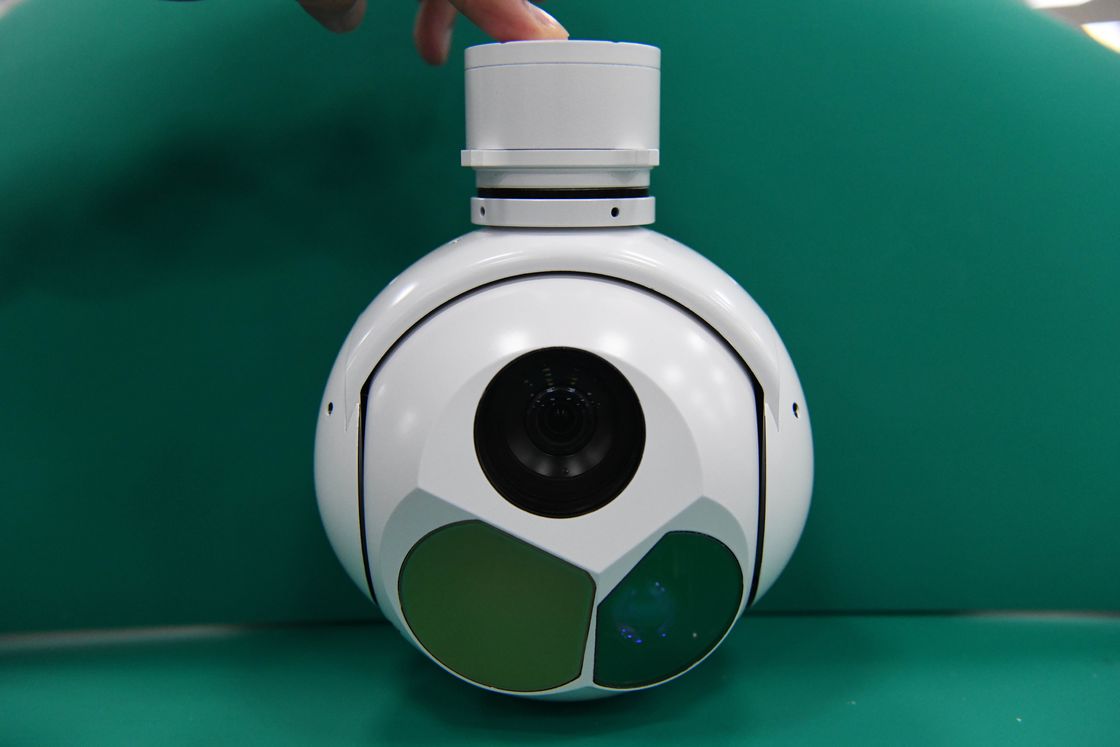

TS130C-01 Tiga sumbu muatan EO Infrared Thermal Imaging Laser Rangefinder Drone UAV Kamera HD 1080p
TS130C-01 adalah platform gimbal stabil gyro tiga sumbu, mendukung rotasi 360 ° terus menerus, Dibangun
dalam kamera zoom HD 30X dan modul inframerah gelombang panjang ((LWIR tidak didinginkan) dan rangefinder laser,
terutama digunakan dalam deteksi gambar udara, pengenalan, pelacakan dan jarak dan penentuan posisi, dll,
memenuhi kebutuhan pemetaan, pengawasan, pengintaian dan skenario aplikasi lainnya.
TS130C-01 dengan bobot ringan, teknologi matang dan dapat diandalkan dan dapat dirakit dalam berbagai
jenis UAV dan kapal induk lainnya, juga dapat dirakit di kapal dan kendaraan untuk memenuhi
kebutuhan laut dan udara.
Fungsi
(a)Memberikan yang HD terlihat dan panjang gelombang inframerah video dan gambar untuk deteksi area
(b)Tinggi Keakuratan visual sumbu stabilisasi fungsi
(c)Dengan yang kemampuan dari deteksi dan pengakuan untuk tanah target
(d)Dukungan pencarian, pelacakan, mengunci, membimbing, dll bekerja cara-cara
e)Dengan karakter penutup, adat dan tampilan fungsi;
(f)Dengan target posisi fungsi
(g)Dengan laser rentang fungsi
(h)Dengan diri sendiri - cek dan kesalahan diagnosis fungsi
(i)UDP kontrol dan video (UDP/RTSP) transmisi oleh Ethernet
(j)IR Pseudo-warna suhu pengukuran
k)Dibangun dalam video dan gambar penyimpanan
Spesifikasi
| Sensor EO |
Panjang gelombang |
0.4μm 0.9μm |
| Resolusi |
1920x1080 |
| Panjang fokus |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video output |
HD-SDI ((1080P 30Hz) |
| Jarak |
Orang: Deteksi 6km; Pengakuan 2km
Kendaraan: Deteksi 15km; Pengakuan 8km
|
| Sensor IR |
Tipe IR |
LWIR (tidak didinginkan) |
| Panjang gelombang |
8 ‰ 14 μm |
| Resolusi |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Panjang fokus |
35mm/F1.0 |
| FOV |
12.5o × 10o |
| Jarak |
Orang: Deteksi 1km; Pengakuan 0.25km
Kendaraan: Deteksi 6km; Pengakuan 1.5km |
| LRF |
Panjang gelombang |
1535nm |
|
Berbagai Keakuratan
|
± 1m |
|
Berbagai Frekuensi
|
5Hz
|
|
Berbagai jarak
|
50m ~ 3000m
|
| Sistem Servo |
Batas rotasi |
360o terus menerus Pan, Pitch: -110° ~ +10 o |
| Keakuratan sudut: |
≤2mrad |
| Keakuratan stabilisasi |
≤ 100μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| Max.kecepatan sudut |
≥ 50°/s |
| Maks. percepatan sudut: |
≥ 90°/S2 |
| Fungsi Pelacakan |
Kecepatan gerak: |
30 piksel/frame |
| Kontras pencitraan target: |
8% |
| Target gambar piksel ((Mini) |
4x3 piksel |
| Dukungan |
Anti-sekresi tanpa kehilangan fungsi |
|
Di dalam yang kasus dari gulung, cepat pengurangan atau amplifikasi dari yang target gambar, itu tetap pelacakan kemampuan tanpa Slip dan tanpa kerugian
|
|
Ini memiliki kemampuan untuk secara otomatis menangkap kembali target setelah penghentian jangka pendek dihapus di awan dan pemandangan tanah.
|
| Antarmuka |
Komunikasi
antarmuka |
RS422 x1 |
| Video output |
HD-SDI x1 |
Gambar Mekanis
