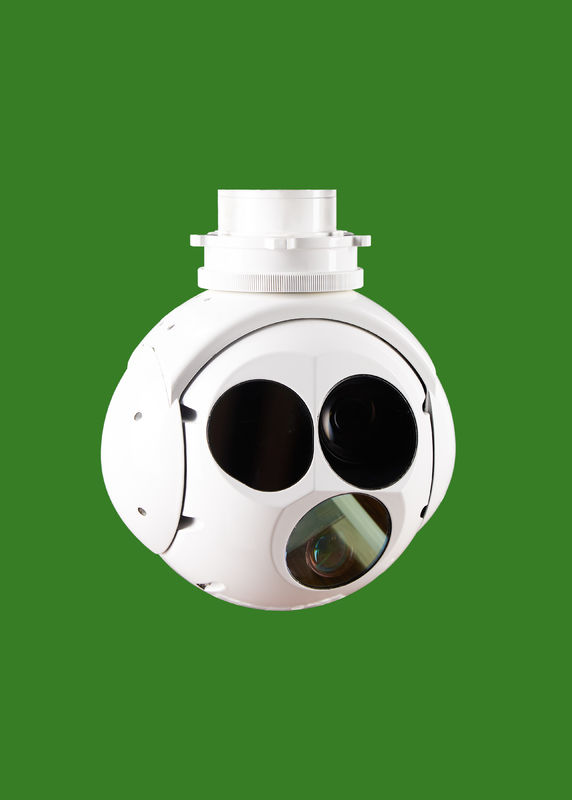

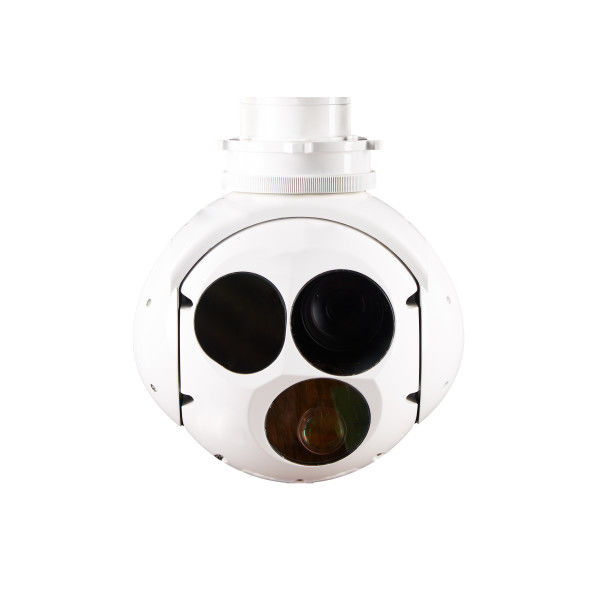

2.5kg 2Axis Electronic Optical UAV Payload Dengan Laser Irradiation
TS192C-01 adalah platform gimbal stabil gyro dua sumbu, mendukung rotasi 360 ° terus menerus,Dibangun dalam kamera zoom 30X HD dan modul inframerah gelombang panjang (LWIR tidak didinginkan) dan penunjuk laser terutama digunakan dalam deteksi pencitraan udara, pengakuan, pelacakan dan jarak dan posisi. dll, memenuhi kebutuhan pemetaan, pengawasan, pengintaian dan skenario aplikasi lainnya.
TS192C-01 dengan bobot ringan, teknologi yang matang dan dapat diandalkan, dan dapat dirakit dalam berbagai jenis UAV dan kapal induk lainnya,juga dapat dirakit di kapal dan kendaraan untuk memenuhi kebutuhan laut dan udara.
Fungsi
1.Memberikan HD terlihat dan gelombang panjang inframerah video dan gambar untuk daerah deteksi
2.Fungsi stabilisasi sumbu visual presisi tinggi
3. Dengan kemampuan untuk mendeteksi dan mengenali target darat
4. Deteksi dan identifikasi target darat
5. mencari, melacak, mengunci, panduan dan mode operasi lainnya
6Kemampuan untuk menemukan target.
7. pencahayaan laser dan jarak
Spesifikasi
| Sensor EO |
Panjang gelombang |
0.4μm 0.9μm |
| Resolusi |
1920x1080 |
| Panjang fokus |
4.3mm129mm(30X) |
| FOV |
630,7° ∼2,3° |
| Video output |
HD-SDI ((1080P 30Hz) |
| Jarak |
MANUSIA: Deteksi 6km; Pengakuan 2km Kendaraan: Deteksi 15km; Pengakuan 8km |
| Sensor IR |
Tipe IR |
LWIR (tidak didinginkan) |
| Panjang gelombang |
8 ‰ 14 μm |
| Resolusi |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Panjang fokus |
35mm/F1.0 |
| FOV |
12.4o × 9.9o |
| Jarak |
Target: 2.3m*2.3m Kendaraan
Deteksi: 5.7Pengakuan: 1.4 |
| Laser rangefinder |
Panjang gelombang |
1064nm |
| Energi laser |
≥ 25mJ |
| Jarak jangkauan |
120m ~ 5000m |
| Keakuratan jangkauan |
≤3m |
| Sistem Servo |
Batas rotasi |
Azimuth: nX360o terus menerus; Pitch: -110° ~+10 o |
| Keakuratan sudut: |
≤2mrad |
| Keakuratan stabilisasi |
≤ 100μrad ((1σ) ((2°/Hz,1°/Hz) |
| Max.kecepatan sudut |
≥ 60°/s |
| Maks. percepatan sudut: |
≥ 60°/S |
| Antarmuka |
Komunikasi
antarmuka |
RS422*2 (TTL opsional) |
| Video output |
HD-SDI*1 |
| Umum |
Dimensi |
≤ Φ172mm×200mm |
| Berat badan |
≤ 2,5 kg |
| Tegangan |
DC24V ((20V~28V) |
| Konsumsi daya |
Rata-rata:≤50W, Puncak: ≤100W |
| Suhu kerja |
-20°C-60°C |
| Suhu penyimpanan |
/ |
| Fungsi Pelacakan |
Kecepatan gerak: |
30 piksel/ frame |
| Kontras pencitraan target: |
5% |
| Target gambar piksel ((Mini) |
4x3 piksel |
| Dukungan |
Anti-sekresi tanpa kehilangan fungsi |
Gambar Mekanis
