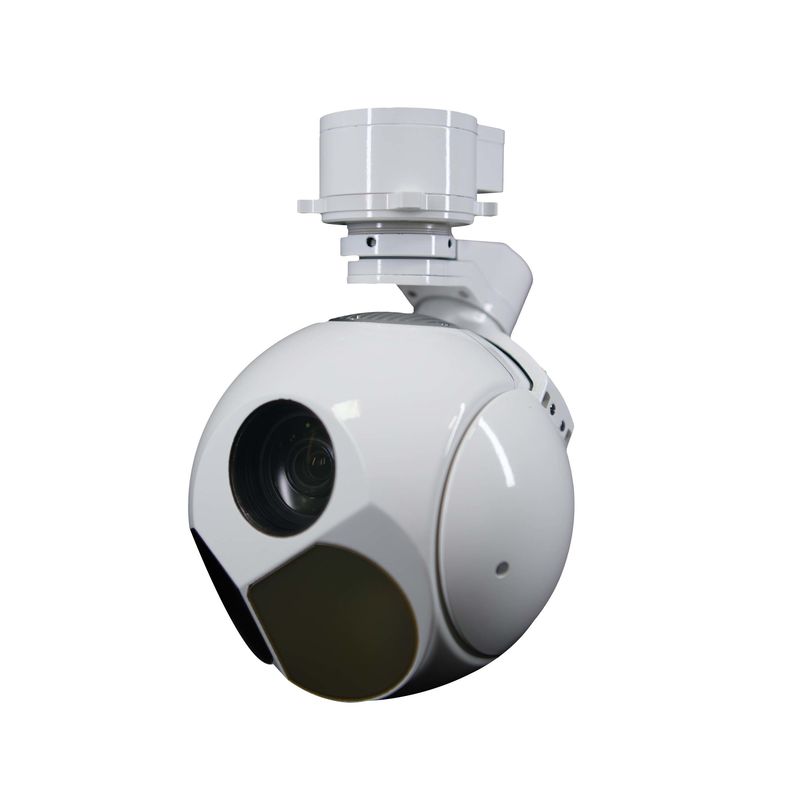

1.1kg Three Axis IR EO Sensor Kamera Gimbal UAV dengan Fungsi Mulai Laser

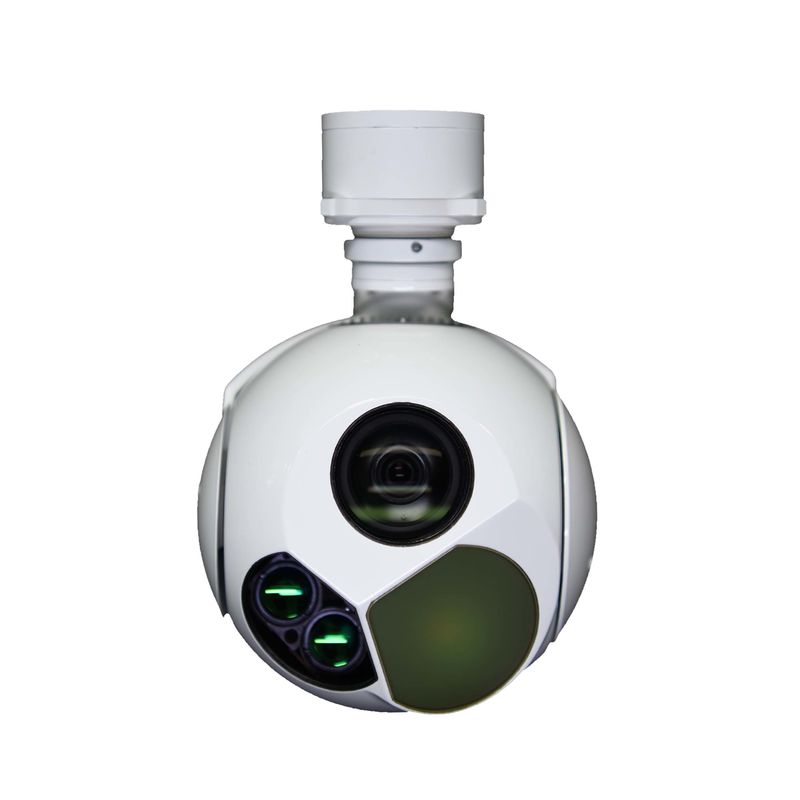

Tiga sumbu IR EO Sensor UAV Gimbal Kameradengan Fungsi Laser Ranging


TS130CT-02 memiliki tiga lampu termasuk cahaya tampak, IR dan Laser, yang membuatnya mencapai rentang kerja yang lebih luas.Ini mengintegrasikan zoom optik 30x SONY 1/1.8 ̊ Kamera sirkadian tipe dan kamera termal IR 35mm 12μm dan 3000m laser rangefinder. Dukungan pelacakan target yang stabil dan pengenalan.kamera memiliki keuntungan fot nya' rumah paduan aluminium yang lebih baik, anti-interferensi dan disipasi panas. Hal ini banyak digunakan dalam industri UAV misi jarak jauh seperti inspeksi, pengawasan, penyelamatan dan aplikasi menantang lainnya.e dan aplikasi industri lainnya.


Fungsi

1. Berikan video inframerah dan gambar untuk daerah deteksi
2. Keakuratan tinggi dan stabilisasi sumbu visual
3Kemampuan mendeteksi dan mengenali target darat.
4. Mendukung mencari, melacak, mengunci, memandu, dll mode kerja
5. Dukungan karakter overlay, kustom dan tampilan
6. mendukung posisi target dan jarak laser
7. Pemeriksaan diri dandiagnosis kesalahan
8. Kontrol UDP dan transmisi video (UDP/RTSP) dengan Ethernet
9. IR Pengukuran suhu Pseudo-warna
10Dibangun dalam penyimpanan video dan gambar

Spesifikasi


Gambar


Gambar Mekanis



Prinsip Kerja Sistem Pelacakan Platform Optik

Sistem pelacakan pertama mencari target dalam mode lebih-dilihat-tapi-kurang-dilihat, dan kemudian beralih ke mode kurang-dilihat-tapi-lebih-dilihat ketika menemukan jejak target.Pelacakan mengacu pada proses menemukan target yang bergerak dari waktu ke waktuKetika sistem pelacakan menggunakan sensor optoelektronik (misalnya, perangkat charge-coupled (CCD: Charge-Coupled Device)) untuk memperoleh urutan gambar gerakan target,kita menyebutnya sebagai sistem pelacakan optoelectronicSistem pelacakan fotoelektrik umumnya menggunakan teknologi pelacakan sumbu komposit yang melibatkan dua unit penggerak, rak dan tahap pelacakan presisi.rak harus memperoleh sinyal putaran posisi sesuai dengan sinyal panduan, dan membuat target muncul pada detektor kasar dengan bidang pandang yang besar dan frekuensi pengambilan sampel yang rendah dengan putarannya sendiri,dan mendapatkan hasil penentuan posisi dengan jangkauan perjalanan yang besar dan akurasi pelacakan rendah didorong oleh torsi loop kontrolBerdasarkan penurunan kesalahan pelacakan detektor kasar, sisa pelacakan target yang dihasilkan oleh sistem servo rak masuk ke pelacakan sekunder.Platform pelacakan presisi menggerakkan motor dengan jumlah off-target yang diperoleh dari detektor halus dengan bidang pandang yang kecil dan frekuensi pengambilan sampel yang tinggi, dan akurasi akhir dari sumbu optik menunjuk diperoleh di bawah kinerja pelacakan dengan jarak perjalanan kecil dan akurasi pelacakan yang tinggi.Tugas akhir dari sistem pelacakan optik adalah untuk terus mengurangi kesalahan sumbu yang jelas antara perangkat dan target dengan mendorong instrumen melalui motor.
