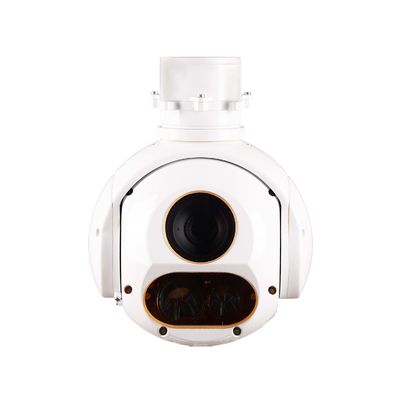

905nm 1000m Dua sumbu Sistem Drone Elektro Optik Sensor EO

Dua sumbu Gyro stabil gimbal


Kapsul fotoelektrik TS120B mengadopsi platform stabil gyro dua sumbu, dilengkapi dengan cincin slip konduktif untuk mewujudkan rotasi 360 terus menerus,dan memiliki built-in 30 kali resolusi tinggi kamera cahaya tampak dan rangefinder laser.
Hal ini terutama digunakan untuk mendeteksi gambar darat di udara, identifikasi, pelacakan, jarak dan penentuan posisi, dan memenuhi kebutuhan pemetaan udara, pemantauan dan pengintaian.

fungsi

a) Menyediakan gambar video yang terlihat dari area deteksi;
b) Memiliki fungsi stabilisasi sumbu visual presisi tinggi;
c) Memiliki kemampuan untuk mendeteksi dan mengidentifikasi target darat;
d) Dengan mode pencarian, pelacakan, penguncian, panduan dan mode kerja lainnya;
e) Dengan fungsi superposisi karakter kustomisasi dan tampilan;
f) Dengan fungsi lokasi target;
g) Dengan fungsi jarak laser;
h) Ini memiliki fungsi pemeriksaan diri dan diagnosis kesalahan.

Kamera zoom terlihat

a) Band kerja: 0,4 μm ~ 0,9 μm;
B) Jumlah piksel detektor: 1920×1080;
c) Panjang fokus: 4,3mm ~ 129mm, zoom optik 30 kali terus menerus;
d) Kontinyu zoom bidang pandang horizontal: 63.7 ~ 1.1;
e) Keluar video: HD-SDI, 1080P, 30Hz.

laser range

a) Panjang gelombang kerja: 905nm;
b) Keakuratan jangkauan: 3m;
c) Frekuensi berkisar: 1Hz;
d) Jarak laser: 3 ~ 1000 m.

Indeks kinerja servo

a) Jangkauan putar
sumbu azimuth: n × 360° rotasi terus menerus.
sumbu pitch:-110 ~ +10 (0 dalam arah horizontal dan positif dalam arah ke atas)
b) Keakuratan pengukuran sudut: ≤2mrad;
c) Keakuratan stabilitas: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz swing);
d) Kecepatan sudut maksimum: ≥ 50/s;
e) Akselerasi sudut maksimum: ≥ 90/s2.

Indeks kinerja pelacakan

a) Tingkat update deviasi piksel: 50hz;
b) Kecepatan pelacakan: 30 piksel/frame;
c) Minimal kontras target: 8%;
d) Ukuran gambar target minimal: 4×3 piksel;
e) Dalam kasus rolling, pengurangan cepat atau pembesaran pencitraan target, ia memiliki kemampuan untuk melacak tanpa tergelincir atau kehilangan;
f) Ia memiliki kemampuan untuk secara otomatis menangkap kembali target setelah oklusi jangka pendek seperti awan dan pemandangan tanah dihilangkan.

spesifikasi listrik

a) Antarmuka komunikasi: 1 RS422;
Interface video: 1 saluran HD-SDI.

Karakteristik catu daya

a) Tegangan DC nominal: 12V;
b) rentang tegangan catu daya normal: 10V ~ 14V;
c) Konsumsi daya rata-rata: ≤15W;
d) Konsumsi daya puncak: ≤ 30W.

Definisi antarmuka

3.1 Antarmuka mekanik
Lihat untuk antarmuka instalasi mekanik.gambar.


Gambar 1 Antarmuka mekanik

3.2 Antarmuka listrik
Ada dua jenis konektor untuk bola fotoelektrik, konektor persegi panjang digunakan untuk catu daya dan komunikasi, dan konektor RF digunakan untuk transmisi video.Lihat untuk definisi antarmukaTabel 1, Tabel 2

Tabel 1 Definisi Konektor persegi panjang (J30-15ZK)

Tabel 2 Antarmuka Video (MCX-KYH81)
